产品概述
HGFRP餐饮废水隔油池是公司研发的国家推广新型高效隔油装置。本产品采用耐腐蚀高强度的FRP材料制造、能直接安装在食堂、餐厅的厨房及备餐间内洗涤池等含油废水排水管道上，流量范围在1.00-12.40L/S。产品分地上式，地下式两种，选用地下式应定期清掏油污桶内油污，地上式可通过排污管道自动排出。
工作原理
油水分离器的原理是采用油水的比重不同，运用过滤、沉淀、浮升等方法汇集一体进行油水分离的。即废水由进水口入，经滤网除去固体、残余物，水中油由下至上浮出水面，废水则由中部出口处排放。
结构特点
1、设计新型、结构简单、易操作、便于现场安装和维护，使用成本低。
2、去除效率高，设备对油污水进行强化分离，过滤油污快速、彻底、提高出水水质，达到国家要求的排放标准。
3、无耗材，只需收集和清捞，有利于保护环境。

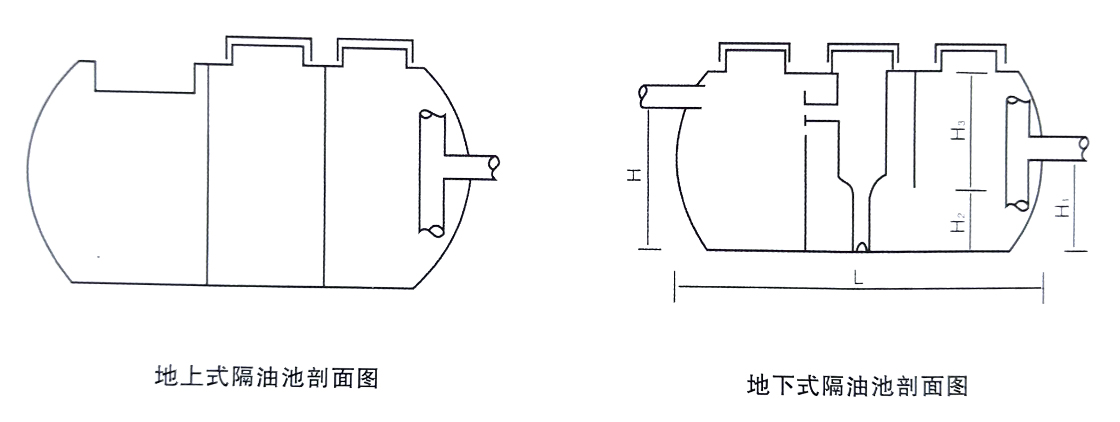

隔油池尺寸表
|
型号 尺寸 |
1型 |
2型 |
3型 |
4型 |
5型 |
6型 |
7型 |
8型 |
|
Φ |
1000 |
1100 |
1200 |
1200 |
1500 |
1500 |
1800 |
1800 |
|
H |
800 |
900 |
1000 |
1000 |
1250 |
1250 |
1550 |
1550 |
|
H1 |
600 |
600 |
600 |
600 |
850 |
850 |
1000 |
1000 |
|
H2 |
300 |
350 |
400 |
400 |
500 |
500 |
600 |
600 |
|
H3 |
700 |
750 |
800 |
800 |
1000 |
1000 |
1200 |
1200 |
|
L |
1700 |
1800 |
1900 |
2800 |
2700 |
2500 |
3600 |
4900 |
|
封头弦高 |
250 |
250 |
250 |
250 |
300 |
300 |
300 |
300 |
隔油池选用表
|
隔油池型号 |
1型 |
2型 |
3型 |
4型 |
5型 |
6型 |
7型 |
8型 |
|
最大设计秒流量L/S |
1.0 |
1.4 |
1.9 |
3.2 |
4.6 |
6.2 |
9.3 |
12.4 |
|
有效容积/立方米 |
1.1 |
1.5 |
2.0 |
3.0 |
4.5 |
6.0 |
9.0 |
12 |
|
顶面活荷载 |
不过汽车(10KN/m²) |
|||||||
安装施工说明
一、隔油池有八种型号，按设计秒流量选用。二、隔油池埋设标高在不至于污水倒流的情况下，要求池顶面接近于外地坪标高，以方便清除废油和油污。且顶面有无覆土均不考虑过
汽车，顶面活荷载10KN/M2。
三、为了方便定期清除隔油池桶内的废油和桶壁、隔板上的油污，设置了清渣口和清油口，隔油池进水口前必备格栅井。四、井盖采用中500、中700复合材料井盖及盖座或钢筋混泥土井盖井座。五、本产品在有地下水的情况下可埋设，坑底只需铺设细砂填平，池体安装后即向池内罐水稳定，要求原土回填并剔除尖角石及建筑垃
圾，回填土压实系数>0.95。
六、当隔池埋设在地下室，出水标高低于城市排水管网时，需别设污水集水池，使用污水潜水泵将废水排入管网。
七、汽车洗车污水隔油沉淀池需另外设计。

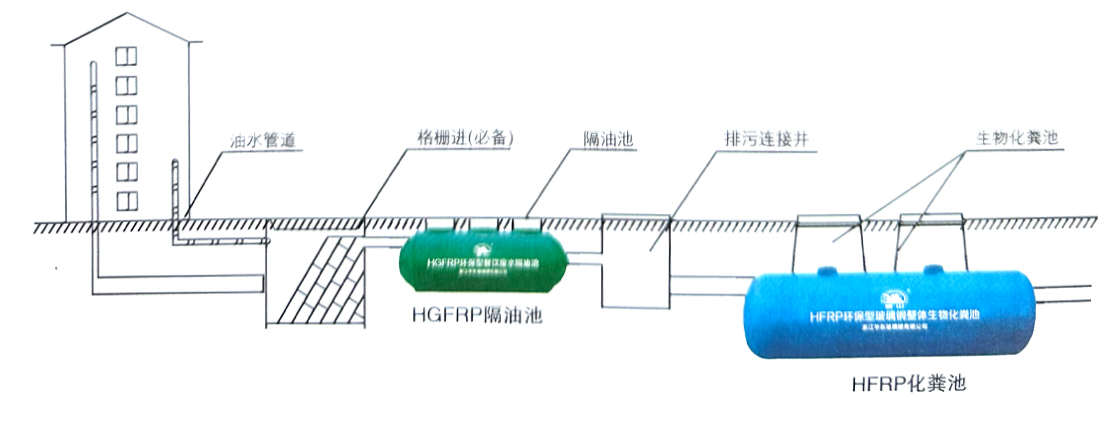

隔油池、化粪池排放系统
说明:隔油池排水口也可直接通入雨水管进入市政网
